Phần 1: Giới Thiệu Tổng Quan
Mạch điện nhỏ gọn này cho phép bạn theo dõi dữ liệu từ xa qua Wi-Fi mà không cần cài đặt ứng dụng hay đăng ký tài khoản phức tạp. Sản phẩm đặc biệt phù hợp cho các hệ thống năng lượng mặt trời 12V mini. Dễ lắp đặt sử dụng.
Phần 2: Thông Số Kĩ Thuật
- Kích thước: Rộng 2.5cm * Dài 4cm.
- Dải áp đo: 0V - 300V.
- Dòng đo qua mạch: 30A .
- Áp hoạt động: 6V-12V.
Chức Năng :
- Đo áp PV/ÁQ.
- Đo dòng sạc, công suất sạc.
- Đo dòng xả, công suất xả.
- Có chân xuất tín hiệu điều khiển relay với các chế độ
- Hẹn giờ bật tắt tự động.
- Bảo vệ áp thấp/cao.
- Bật tắt tự do bằng nút nhấn trên web.
Lưu Ý:
- Khi đo dòng lớn từ 30A trở lên, vui lòng dùng trở shunt ngoài. Mạch có thể sử dụng với trở shunt từ 50A -300A.
- Khi sử dụng hệ trên 12v, vui lòng sử dụng nguồn ngoài cấp cho mạch hoạt động.
Các thông số được theo dõi qua Wi-Fi:
- Điện áp
- Dòng điện
- Công suất
- Tổng công suất trong ngày
Dữ liệu biểu đồ cung cấp:
- Công suất theo phút (cập nhật 5 phút/lần)
- Công suất tại các giờ trong ngày
- Công suất theo ngày trong tháng
Phần 3: Sơ Đồ Đấu Nối
Kết Nối Phần Đo Điện Áp
- Chỉ cần đấu Dương PV/ Acquy anh em đấu vào cổng này.
- Anh em chỉ cần dùng 1 đoạn dây bé, không cần phải dùng dây to đùng.
Kết Nối Phần Đo Dòng Điện
- Dây dương không liên quan tới phần đo dòng. Nên shop loại bỏ dây dương ra khỏi sơ đồ cho bớt rối rắm và khó nhìn.
Phần 4: Cài Đặt WiFi
- Nhấn giữ nút trên mạch cho đến khi đèn LED nhấp nháy liên tục, sau đó thả tay.
- Mạch sẽ phát ra một điểm truy cập Wi-Fi có tên "NTKxxxx". Đây cũng là ID dùng để tra cứu dữ liệu. Dùng điện thoại hoặc máy tính kết nối với mạng này (lưu ý: tắt dữ liệu 4G trên điện thoại để tránh lỗi).
- Mở trình duyệt (Google Chrome hoặc Safari), nhập địa chỉ 192.168.4.1 vào thanh tìm kiếm và nhấn Enter.
- Trong giao diện cài đặt, chọn "Cài Đặt WiFi", nhập Tên Wi-Fi và Mật khẩu của mạng nhà bạn (chú ý viết đúng chữ hoa, chữ thường), sau đó nhấn "Lưu Lại" và chờ xác nhận.
- Đảm bảo tên Wi-Fi và mật khẩu chính xác để mạch có thể kết nối và gửi dữ liệu.
- Ngắt nguồn và cấp nguồn lại cho mạch và không cần bấm nút nữa.
- Đèn nhấp nháy chớp tắt liên tục, là kết nối thành công.
- Đèn sáng đứng, không nhấp nháy là chưa kết nối thành công. Tiến hành kiểm tra lại thông tin wifi/cài lại wifi cho mạch.
Phần 5: Links Web Tra Cứu Dữ Liệu
Truy cập địa chỉ sau: Bấm Vào Đây
Phần 6: Cách Tra Cứu Dữ Liệu

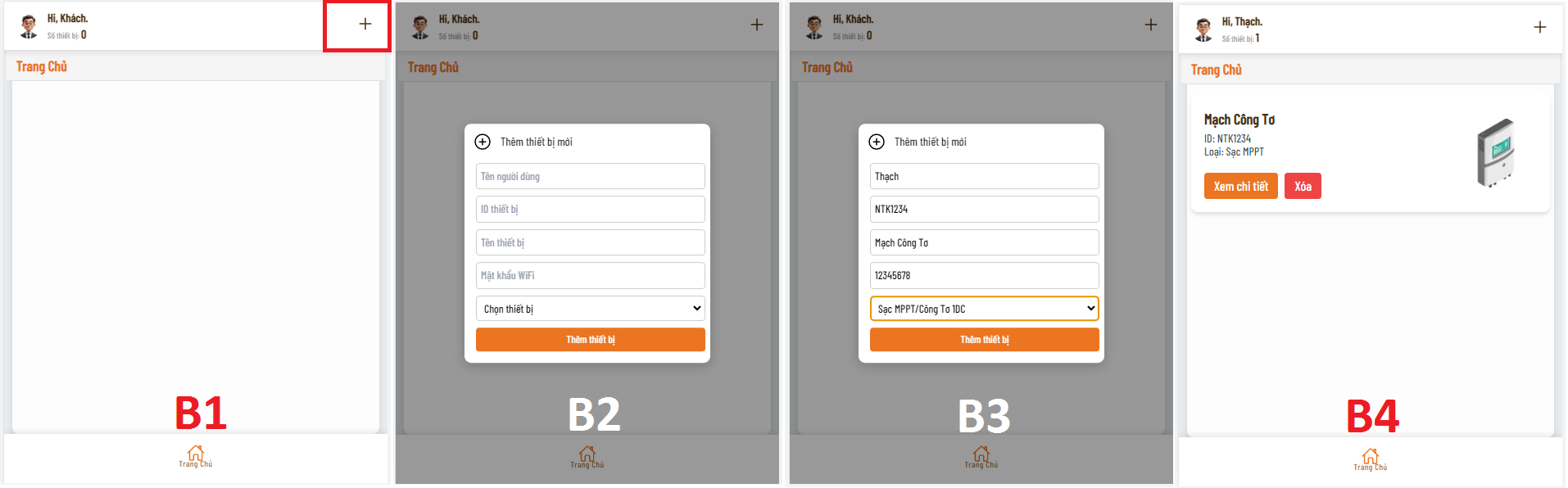

- Bấm vào dấu + tại góc màn hình.
- Điền thông tin vào các ô trong bảng.
- Bấm vào nút "Thêm Thiết Bị" để lưu lại các thông tin.
- Bấm "Xem Chi Tiết" để vào xem dữ liệu của mạch đẩy lên.
Phần 7: Hiệu Chỉnh Sai Số DC
- Truy cập trang web Mở giao diện theo dõi dữ liệu của mạch trên web.

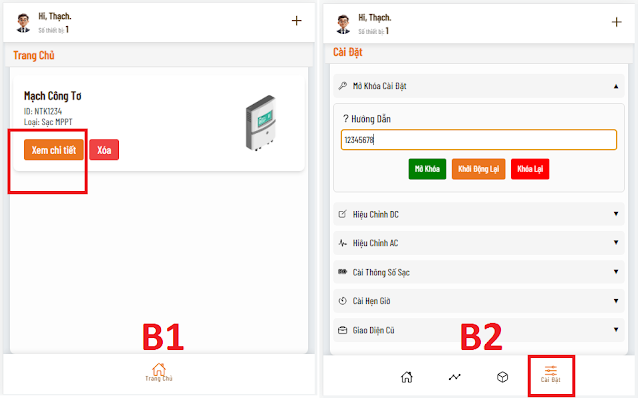

- Bấm vào nút xem chi tiết của ID thiết bị cần hiệu chỉnh B1.
- Chuyển qua tab cài đặt B2
Cách hiệu chỉnh Áp PV:
- Nhập 0.0 và bấm "Lưu" để đưa về giá trị gốc.
- Đợi 1 lúc cho giá trị điện áp trên web được ổn định. Sau đó
- Lấy áp PV trên web trừ đi áp PV thực tế đo được. Ví dụ: Áp PV thực tế là 20.50V, trên web là 22.10V. Sai số = (22.10 - 20.50) = 1.6.
- Nhập giá trị sai số (1.6) vào ô sai số áp PV và bấm Lưu lại.
Cách hiệu chỉnh Dòng PV:
- Điền giá trị từ 85 đến 100.
Cách hiệu chỉnh Áp AQ:
- Tương tự như hiệu chỉnh Áp PV.
- Nhập 0.0 và bấm "Lưu" để đưa về giá trị gốc.
- Đợi 1 lúc cho giá trị điện áp trên web được ổn định. Sau đó
- Lấy áp AQ trên web trừ đi áp AQ thực tế đo được. Ví dụ: Áp AQ thực tế là 12.35V, trên web là 13.60V. Sai số = (13.60 - 12.35) = 1.25.
- Nhập giá trị sai số (1.25) vào ô sai số áp AQ và bấm Lưu lại.
Cách hiệu chỉnh Dòng NP:
- Giá trị dòng NP có dạng 2.5:16.382, trong đó 2.5 là giá trị điện trở shunt và 16.382 là giá trị mặc định.
- Khi hiệu chỉnh, giữ nguyên 16.382.
- Chỉ thay đổi giá trị điện trở shunt (2.5).
- Giảm giá trị trở shunt thì dòng điện sẽ tăng lên.
- Tăng giá trị trở shunt thì dòng điện sẽ giảm xuống.
- Lưu ý: Sau khi tìm được giá trị trở shunt gần đúng, bạn cần sử dụng một công cụ tính toán (không được cung cấp trong bài gốc) để có giá trị NP chính xác.
Phần 8: Hướng Dẫn Xử Lý Một Số Lỗi
- Không có dữ liệu trên web ?
- Kiểm tra lại ID đã đúng chưa ?
- Đèn trên mạch có đang nhấp nháy không ?
- Mạch có đang họa động không ?
- Đã nhập thông tin wifi nhưng đèn không nháy ?
- Thử ngắt nguồn điện, rồi cấp lại.
- Kiểm tra thật kĩ tên/mật khẩu wifi, viết đúng từng kí tự/dấu cách.
- Kiểm tra wifi có kết nối internet không ?.
- Thông số điện áp/dòng điện báo Nan Nan ?
- Ngắt nguồn điện, rồi cấp nguồn lại.
- Không lưu được các giá trị sai số ?
- Kiểm tra lại xem, đã thao tác mở khóa cài đặt chưa ?
- Bấm mở cài đặt trên web không được ?
- Thử bấm khóa cài đặt xem sao ? nhiều trường hợp khách hàng đã mở cài đặt từ trước nhưng không khóa lại, đến lúc bấm mở cài đặt không nhận được phản hồi gì cả.
- Bị quên/không biết ID của mạch ?
- Trên mạch có 1 nút bấm, khi bấm nút này. mạch sẽ tự động phát ra 1 điểm truy cập wifi, Tên mạng wifi chính là tên ID của mạch.
Phần 9: Mua Hàng
Nếu có nhu cầu mua thiết bị, vui lòng liên hệ:
- Điện thoại/Zalo: 0334242233
- Giá: 190.000 vnđ.
- Chấp nhận thanh toán COD hoặc chuyển khoản.
