Phần 1 - Giới Thiệu Tổng Quan

● Ở phiên bản này. Mạch được trang bị 2 cổng đo. 1 Cổng DC và 1 cổng AC.
    ➼ Cổng đo DC sẽ có 1 cổng đo áp PV, áp Acquy/Battery. Và 1 cổng đo dòng.
    ➼ Cổng đo DC sẽ có 1 cổng đo áp PV, áp Acquy/Battery. Và 1 cổng đo dòng.
● Ngoài ra, Mạch cũng có thể hiệu chỉnh từ xa qua wifi trực tiếp trên web.
● Có 2 cổng xuất tín hiệu On/Off để bật tắt từ xa qua wifi.

BẤM VÀO ĐÂY ĐỂ MỞ LINKS TRA CỨU DŨ LIỆU

Phần 2 - Thông Số Kĩ Thuật

   .➼ Rộng 4cm * Dài 7cm.
    ➼ Điện áp hoạt động : 12Vdc ~ 24Vdc.
    ➼ Mạch sử dụng màn hình oled 0.96" để hiển thị 1 số thông tin cần thiết.
    ➼ Có thể hiệu chỉnh sai số tùy ý.
    ➼ Dễ dàng lắp đặt sử dụng.
●  Dải Điện Áp và Dòng Điện Đo.
    ➼ Cổng đo DC tối đa : 290V/100A DC.
    ➼ Cổng đo AC tối đa : 290V/50A AC.
●  Các Thông Được Tin Theo Dõi Qua Wifi Cả DC và AC.
    ➼ Điện áp.
    ➼ Dòng điện.
    ➼ Cổng suất.
    ➼ Tổng công suất trong ngày.
    ➼ Công suất tại các giờ trong ngày.
    ➼ Công suất ngày trong tháng.










●  Lưu Ý.
    ➼ Với một số loại biến tần 3in1 mạch sẽ không đo được điện áp PV. Do biến tần cách ly điện áp của PV và Acquy. Vậy nên trong trường hợp này sảy ra. Mình xin phép không hỗ trợ phần này, vì không có cách sử lý.
    ➼ Ngoài ra, mạch sẽ không kèm điện trở Shunt đo dòng DC. Để đo được dòng điện DC, quý khách vui lòng mua thêm trở Shunt đo dòng bên ngoài.
    ➼ Trong trường hợp không có trở Shunt, Có thể sử dụng 1 thanh đồng, thanh nối pin, thanh cầu đấu, thay thế cho trở Shunt. Như ảnh dưới.



Phần 3 - Sơ Đồ Đấu Nối

  • Phần Đo Áp DC.
 ➼ Phần đo điện áp PV và Acquy sẽ được đấu vào cổng này theo sơ đồ dưới.
 ➼ Dương PV sẽ nối vào chân |+Pv | kí hiệu trên mạch.
 ➼ Dương Acquy sẽ nối vào chân |+Bat | kí hiệu trên mạch.

  • Phần Đo Dòng DC.
 ➼ Phần đo dòng điện DC sẽ được đấu vào cổng này theo sơ đồ dưới.
 ➼ Lưu ý. Đấu đúng theo như sơ đồ. Màu dây, nếu đấu sai sẽ không đo được dòng điện.

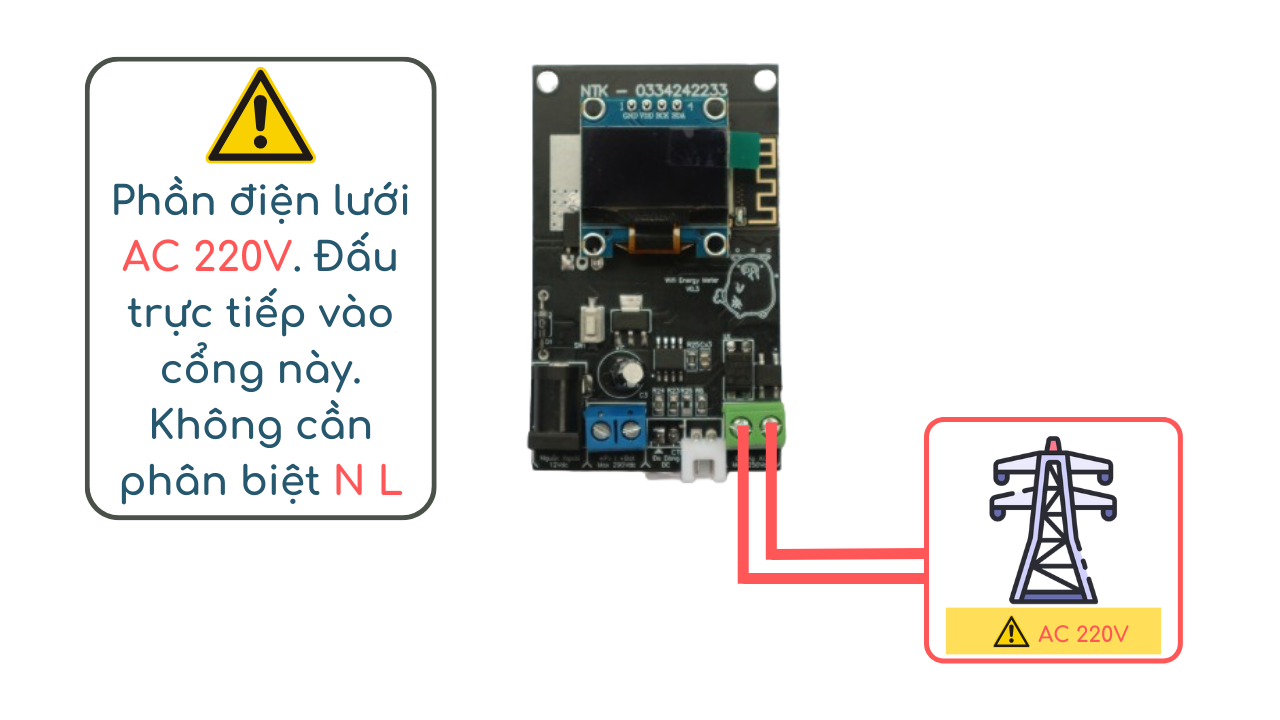

  • Phần Đo Áp AC.
 ➼ Phần đo điện áp AC 220V sẽ được đấu vào cổng này theo sơ đồ dưới.
 ➼ Đấu trực tiếp hai dây L/N và cổng này. Lưu ý, không cần phân biệt L/N khi đấu.
  • Phần Đo Dòng AC.
 ➼ Phần đo dòng AC sẽ được đấu vào cổng này theo sơ đồ dưới.
 ➼ Lưu ý, ảnh mang tính chất minh họa, cho anh em dễ hình dung. Anh em muốn đo dòng AC của cái gì, thì sỏ 1 bên dây nguồn 220v qua lõi của CT đo dòng là được.

Phần 4 - Cài Đặt Wifi

    ➼ Bấm giữ nút trên mạch, đợi đèn led trên mạch sáng lên liên tục không nhấp nháy. Sau đó thả tay, để mạch chuyển qua chế độ cài đặt và hiệu chỉnh.
    ➼ Sau khi mạch đã chuyển qua chế độ cài đặt. Mạch sẽ phát ra 1 điểm truy cập wifi có tên " Esp Config " Sử dụng điện thoại hoặc máy tính, kết nối tới mạng wifi do mạch phát ra "lưu ý, khi sử dụng điện thoại, ta nên tắt dữ liệu 4G". Tránh tình trạng lỗi truy cập vào giao diện cài đặt của mạch.
    ➼ Sau khi kết nối thành công, Tiến hành mở trình duyệt Google Chrome hoặc Safari, sau đó nhập địa chỉ 192.168.4.1 vào ô tìm kiếm. Nhập xong bấm tìm kiếm, để truy cập vào giao diện cài đặt của mạch"Như hình dưới".




    ➼ Sau khi đã vào được phần giao diện cài đặt của mạch như kia. Ta sẽ lựa chọn các mục tương ứng để làm việc. Cụ thể, ở phần này ta sẽ chọn vào mục " Cài Đặt Wifi ", để tiến hành cài thông tin mạng wifi cho Mạch.

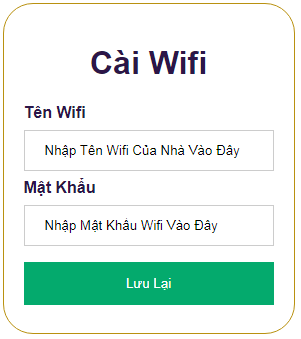

    ➼ Tại phần giao diện cài đặt wifi, ta tiến hành nhập thông tin mạng wifi vào đây. Lưu ý, Tên Wifi và Mật Khẩu. Mọi người lưu ý viết đúng chữ cái in hoa và chữ thường. Tránh tình trạng mạch không bắt được wifi do tên hoặc mật khẩu bị sai.
    ➼ Sau khi nhập xong, ta tiến hành bấm vào " Lưu Lại " , đợi màn hình web hiển thị chữ "save" hoặc trên màn hình mạch, hiện thông tin wifi vừa nhập là xong.

Phần 5 - Hiệu Chỉnh Sai Số DC

➼ Để hiệu chỉnh lại, các thông số điện áp và dòng điện DC. Ta thực hiện các bước tương tự như việc cài đặt thông tin wifi cho mạch.
➼ Tại phần giao diện cài đặt, ta chọn mục " Hiệu Chỉnh DC "


➼ Tại mục Hiệu Chỉnh DC, ta tiến hành nhập các thông số sai số vào ô từng ô tương ứng.
➼ Khi để chống bất kì 1 trong 3 ô, hoặc cả 3 ô đều để chống. Khi bấm Lưu Lại, mạch sẽ chuyển về các giá trị mặc định.


Phần 6 - Hiệu Chỉnh Sai Số AC

➼ Để hiệu chỉnh lại, các thông số điện áp và dòng điện AC. Ta thực hiện các bước tương tự như việc cài đặt thông tin wifi cho mạch.

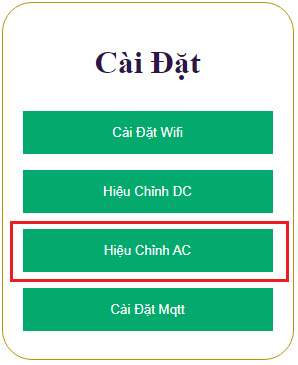

➼ Tại phần giao diện cài đặt, ta chọn mục " Hiệu Chỉnh AC "


➼ Tại mục Hiệu Chỉnh AC, ta tiến hành nhập các thông số sai số vào ô từng ô tương ứng.
➼ Khi để chống bất kì 1 trong 2 ô, hoặc cả 2 ô đều để chống. Khi bấm Lưu Lại, mạch sẽ chuyển về các giá trị mặc định.


Phần 7 - Tra Cứ Dữ Liệu.

    ➼ Truy cập địa chỉ sau "Bấm Vào Đây"

➼ B1: Chọn vào "Thêm Thiết Bị +".

➼ B2: Chọn vào "Công Tơ AC DC".

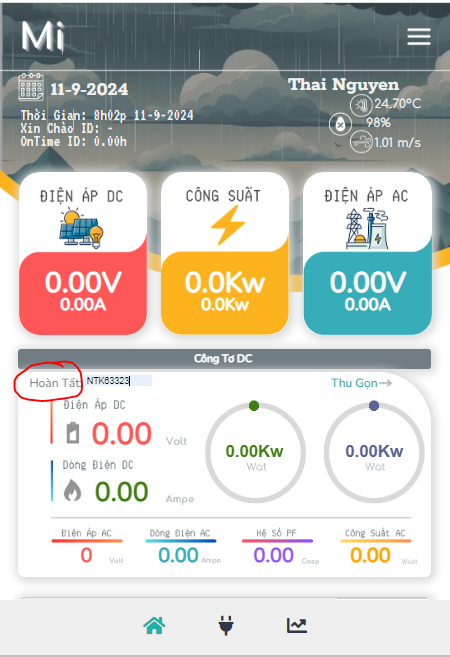

➼ B3: Bấm vào chữ "Thông Tin ID". Sau khi bấm xong, ngay lập tức phía bên phải sẽ xuất hiện 1 ô điền ID. Ta tiến hành nhập ID hiển thị trên màn hình mạch vào. LƯU Ý: ID chỉ hiện trên màn hình của mạch, sau khi kết nối thành công tới wifi - internet.

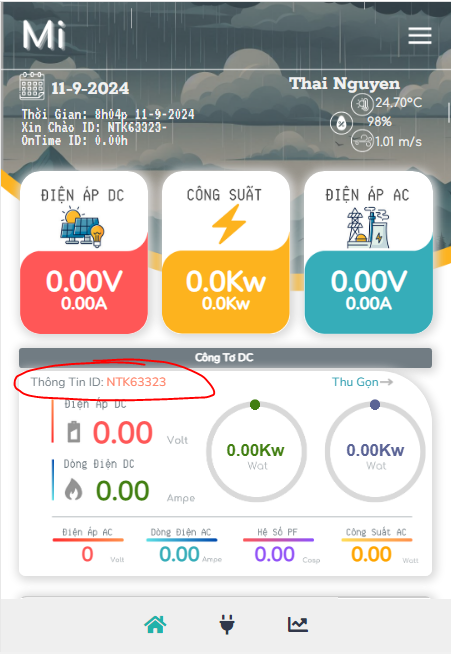

➼ B4: Nhập ID xong, Ta tiến hành bấm vào chữ "Hoàn Tất" phía bên trái của ID, để lưu ID lại.

➼ B5: Load lại trang web hoặc đóng trình duyệt rồi mở lại. Trong trường hợp, thoát ra vào lại mà không thấy id, vui lòng thực hiện lại các bước và kiểm tra kĩ lại B4.


Phần 8 - Sử Lý Một Số Lỗi.


Phần 9 - Mua Hàng

Ai có nhu cầu mua thiết bị, vui lòng liên hệ. Xin cảm ơn
