Mạch Trạm Hàn Hakko 936 - 907 Đơn Giản
+ Đây là mạch nguyên lý cho những bạn không chuyên hoặc chưa chuyên nghiệp.
+ Đây là mạch nguyên lý cho những bạn chuyên nghiệp. ahihi
+ Mạch bao gồm:
- x1 Ic Lm358.
- x1 đế ic 8 chân.
- x1 đèn led.
- x1 điện trở 1k Ohm.
- x1 điện trở 100 Ohm.
- x2 điện trở 10k Ohm.
- x1 Mosfet Irf3205.
- x1 ic ổn áp 7805.
- x1 tụ hóa phân cực 50v 1000uF.
- x1 tụ hóa phân cực 16v 470uF.
- x3 domino xanh 2 chân.
- x1 chiết áp 5k Ohm.
- x1 tay hàn hakko 907 hoặc 936.
- x1 Đầu Jack Tay Hàn 5P ( Jack GX16-5P )
+ Lưu Ý.
- Mạch sử dụng nguồn 24v dòng tầm 5A là ổn =]]
- Các bạn nhớ thêm tản nhiệt cho con 7805 và mosfet nếu thấy nó lóng.

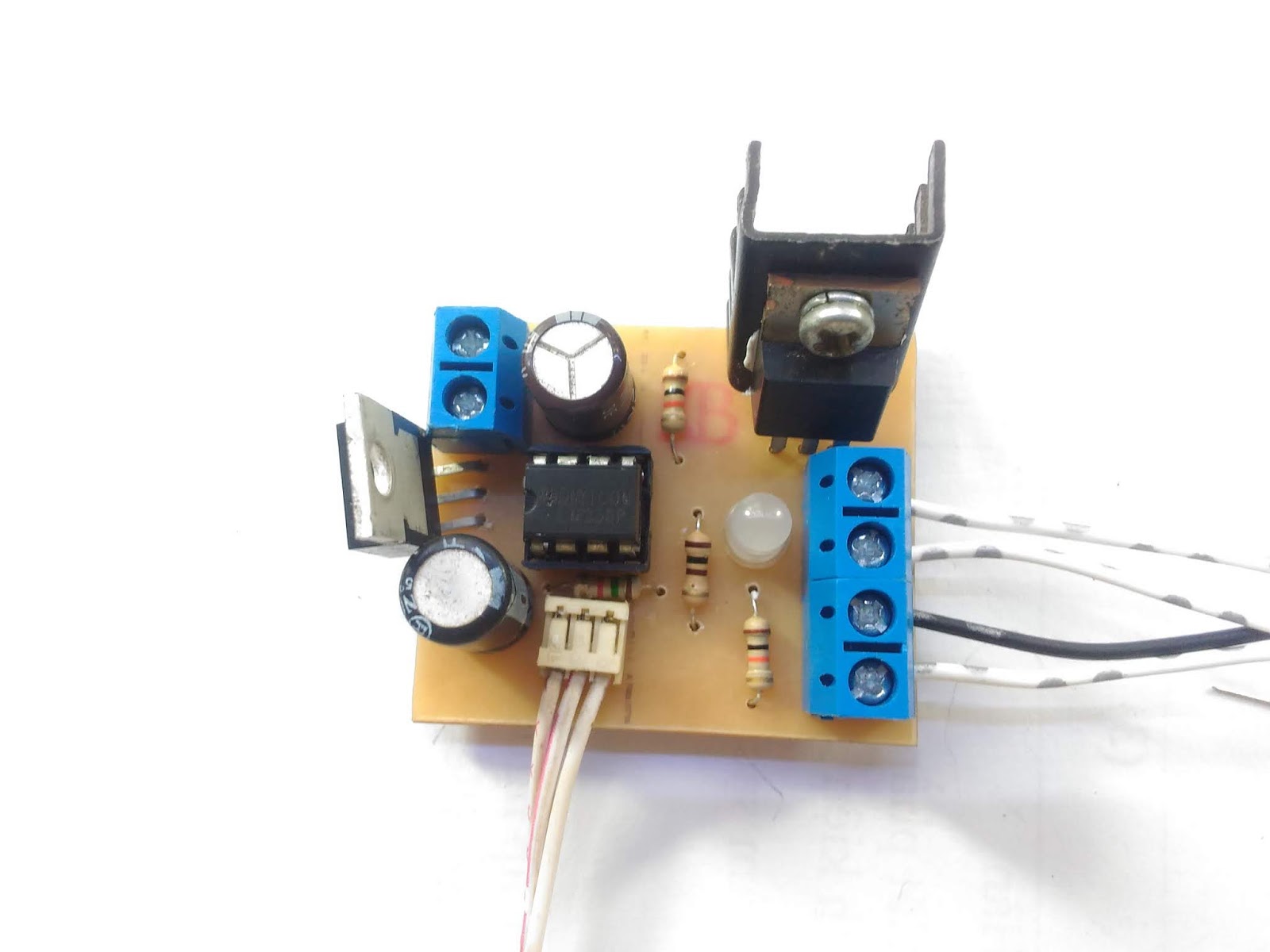

+ Một số hình ảnh mạch sau khi hoàn thiện.
+ Chấm hết. Chúc các bạn làm thành công
